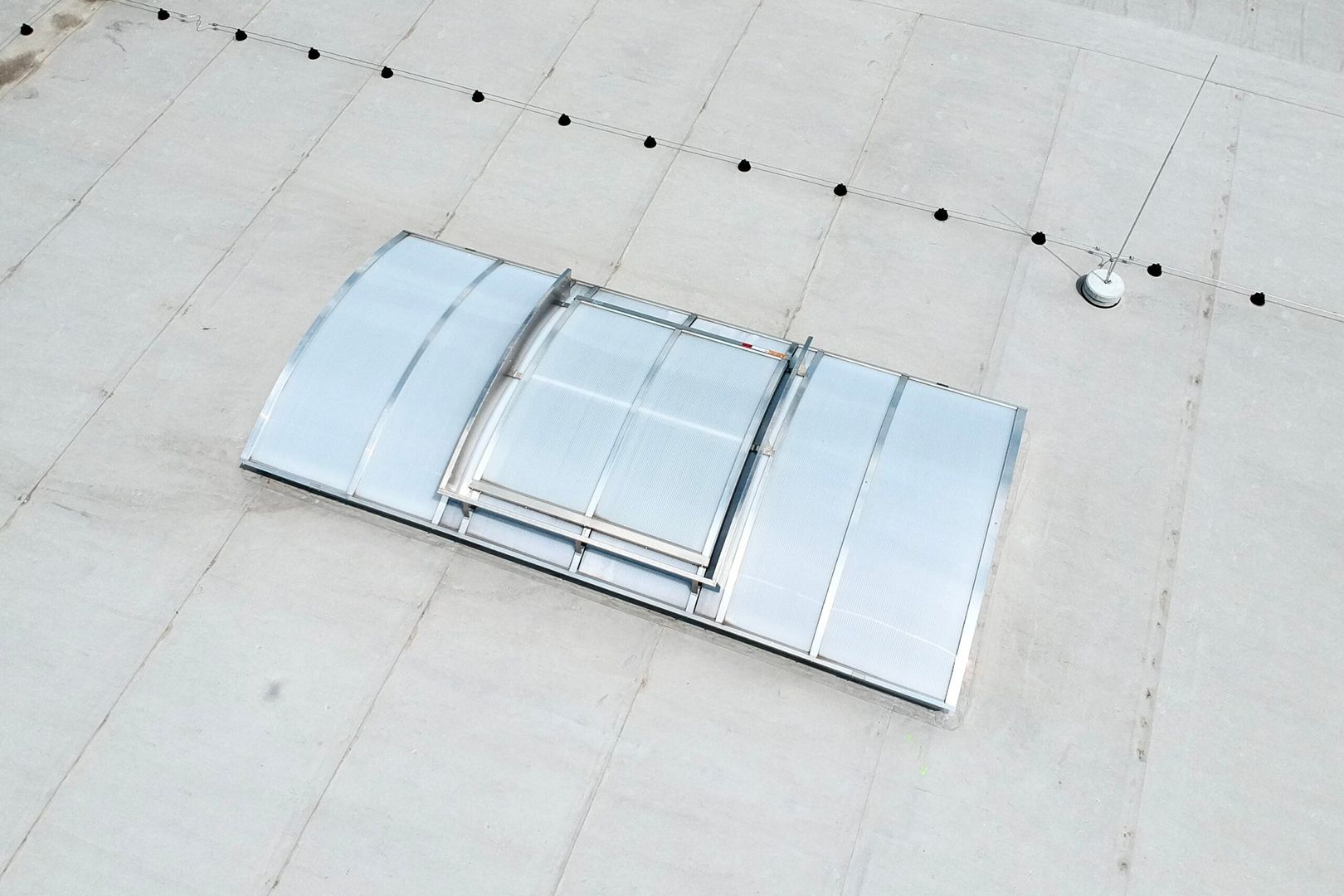

Firelock ARCH ist ein einflügeliges RWA-Gerät für den Einbau in gebogenen Dachoberlichtern.
Firelock ARCH · RWA · EN 12101-2
Firelock ARCH
Einflügeliges transparentes Rauch- und Wärmeabzugsgerät für gebogene Dachoberlichter.
Firelock ARCH ist ein gemäß EN 12101-2 zertifiziertes Lüftungs- und Brandlüftungsgerät für natürliche Entrauchung, tägliche Lüftung und natürliche Belichtung in gebogenen Dachoberlichtern. CORE PROTEC unterstützt bei Produktauswahl, Planung und Umsetzung in Österreich.
Auf einen Blick erklärt
Integriertes RWA-Gerät für gebogene Dachoberlichter.

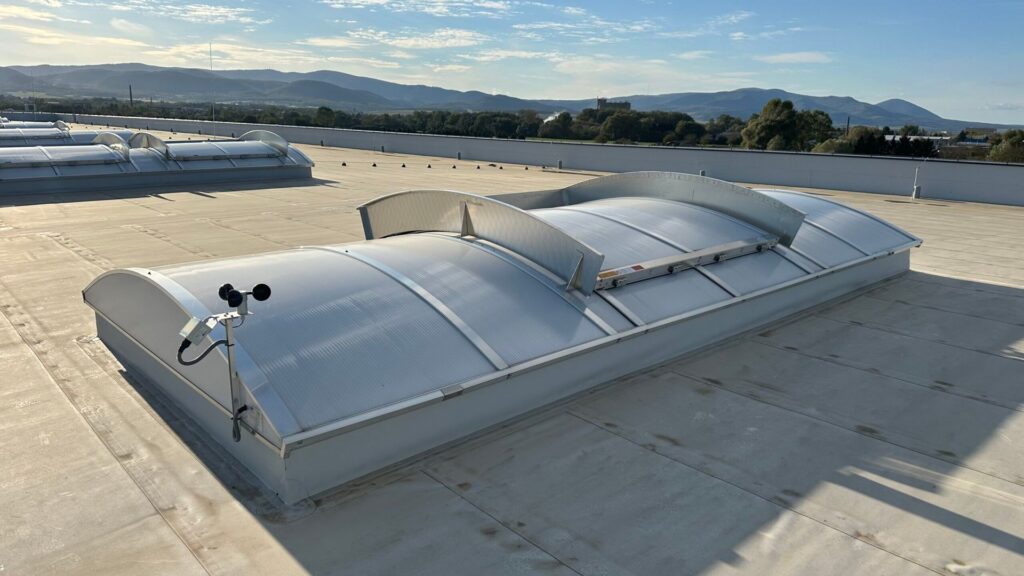

Der Firelock ARCH wurde speziell für den Einbau in gebogenen Dachoberlichtern konstruiert. Das Gerät verbindet natürlichen Rauch- und Wärmeabzug im Brandfall mit täglicher Be- und Entlüftung sowie gleichmäßiger natürlicher Belichtung.
Die korrosionsbeständige Aluminiumkonstruktion, Polycarbonat-Doppelstegplatten und umlaufende EPDM-Dichtungen sorgen für Regendichtigkeit, niedrige Luftleckageverluste und reduzierte Schallemissionen. Das System wird ausschließlich in Kombination mit passenden Dachoberlichtern eingesetzt.
160°Öffnungswinkel
300 mmLüftungsstellung
4 m²geometrische Öffnungsfläche bis
EN12101-2 zertifiziert
Vorteile
Warum Firelock ARCH?
Ein modulares Gesamtsystem für gebogene Oberlichter mit transparenter Optik und hoher Funktionalität.
Formschöne Integration
Vollintegriertes RWA-Gerät im gebogenen Dachoberlicht als modulares Gesamtsystem.
Gleichmäßiges Tageslicht
Großzügige Lichtdurchlässigkeit mit ausgezeichneter Lichtstreuung.
Optimierte Entlüftung
Aerodynamisch optimiert für volumenstarke Entrauchung und Lüftung.
Hohe Standsicherheit
Robuste Flügelkonstruktion mit Endlagenverriegelung und hoher Windlastbeständigkeit.
Material und Ausführung
- Gebogener verschweißter Aluminiumrahmen
- Polycarbonatplatten klar oder opal
- P16/7, P20/7 und P25/7 Ausführungen
- Farbbeschichtungen nach Kundenwunsch möglich
Steuerung und Zubehör
- Pneumatische und thermoautomatische Komponenten für RWA
- CO2-Notauslösestation für manuelle Fernauslösung
- Optional 24V/230V-Antrieb für tägliche Lüftung
- Optional dreiseitige Windleitbleche
Technik und Varianten
Wichtige Daten.
Die wichtigsten technischen Eckdaten sind kompakt zusammengefasst. Für Detailangaben steht das Datenblatt als Download bereit.
| Breite | 1300 / 2000 mm |
|---|---|
| Länge | 1000 / 1500 / 2000 mm |
| Aerodynamische freie Fläche | 0,448 bis 2,894 m² |
| Schneelastklassifizierung | SL 350 bis 1500 N/m² |
| Windlastklassifizierung | WL 1500 N/m² |
| Wärmebeständigkeit | B300 |
| Funktionssicherheit | RE 1000, +10.000 bei Tagesbelüftung |
| Brandverhalten | Klasse E |
P16/7
Alu-Rahmen mit siebenfacher Polycarbonatplatte, Stärke 16 mm, klar oder opal, U-Wert 1,79 W/m²K.
P20/7 und P25/7
Polycarbonat-Ausführungen mit 20 mm oder 25 mm Stärke für bessere Wärmedämmung und Lichtstreuung.
So arbeiten wir
So kommt Firelock ARCH ins Projekt.
Strukturiert. Technisch sauber. Nachvollziehbar dokumentiert.
01
Anfrage und Projektklärung
Wir klären Gebäudetyp, Dachaufbau, Sicherheitsanforderung, Lüftungswunsch und Projektphase.
02
Technische Auslegung
Passende Abmessung, Ausführung, Steuerung und Zubehör werden auf das Projekt abgestimmt.
03
Angebot und Abstimmung
Sie erhalten eine klare Produktempfehlung mit nachvollziehbarer technischer Grundlage und Preisstruktur.
04
Lieferung und Montagekoordination
Wir stimmen Lieferform, Baustellenhandling und Montageablauf mit den beteiligten Gewerken ab.
05
Übergabe und Dokumentation
Technische Unterlagen und Nachweise werden für Betrieb, Wartung und spätere Prüfungen bereitgestellt.
06
Wartung und Betreuung
Auf Wunsch begleiten wir den laufenden Betrieb mit Wartung, Service und technischer Beratung.
Einsatzbereiche
Für passende Gebäude- und Dachanforderungen.
Firelock ARCH eignet sich für unterschiedliche Anwendungen in Industrie, Gewerbe und Sonderbauten.
Kontakt
Firelock ARCH anfragen.
Sie planen ein Projekt und möchten prüfen, ob Firelock ARCH zur Gebäudesituation passt?
Kein Spam. Keine Weitergabe Ihrer Daten. Antwort in der Regel innerhalb von 24 Stunden.
FAQ
Häufig gestellte Fragen.
Zu Firelock ARCH.
01 Allgemein
Ja. Das Gerät ist als natürliches Rauch- und Wärmeabzugsgerät nach EN 12101-2 zertifiziert.
02 Technik
Ja. Für die tägliche Lüftung kann der Flügel mit 300 mm Aufstellhöhe betrieben werden.
Verfügbar sind Polycarbonat-Ausführungen P16/7, P20/7 und P25/7 in klar oder opal.
03 Projekt
Das System eignet sich für Industrie- und Geschäftsgebäude sowie Veranstaltungs- und Sporthallen mit gebogenen Dachoberlichtern.
Ja. CORE PROTEC unterstützt bei Systemauslegung, Produktauswahl, Zubehör und technischer Abstimmung.
